공법소개
>
타공법과의 비교
타공법과의 비교
A2O공법과 EFBB시스템의 비교1
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
1) 주요 검토조건
| 계획1일 최대 오수량 | 10,000 ㎥/d | |
| 겨울철의 오수량 | 8,000 ㎥/d | (A2O공법에 있어서의 반응조 설계대상 오수량) |
| 유입 수온 | 13℃ | |
| 유입 BOD농도 | 217mg/L | |
| 유입 SS농도 | 140mg/L | |
| 유입 TN농도 | 42mg/L | |
| 유입 TP농도 | 3.8mg/L | |
| 방류 BOD농도 | 10mg/L | |
| 방류 SS농도 | 5mg/L | |
| 방류 TN농도 | 12mg/L | |
| 방류 TP농도 | 1.0mg/L | |
| MLSS농도 | 3,000mg/L |
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
2) 수질・제거율의 설정조건

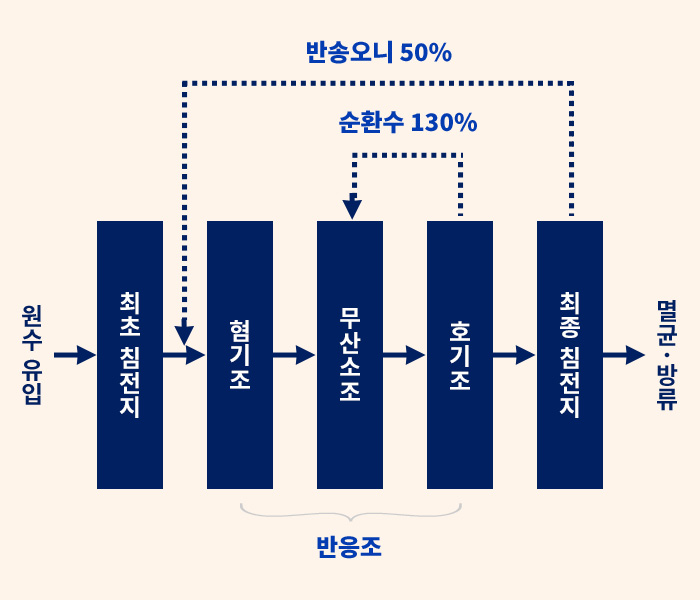

사례① 최초 침전지＋A2O공법
| 수질 항목 |
최초 침전지 유입수 mg/ℓ |
최초 침전지 제거율 ％ |
반응조＋최종 침전지 유입수 mg/ℓ |
반응조＋최종 침전지 제거율 ％ |
반응조＋최종 침전지 방류수 mg/ℓ |
종합 제거율 ％ |
|---|---|---|---|---|---|---|
| BOD | 217 | 40 | 130 | 92.3% | 10 | 95.4% |
| SS | 140 | 50 | 70 | 92.9% | 5 | 96.4% |
| TN | 42 | 14 | 36 | 66.7% | 12 | 71.4% |
| TP | 3.8 | 20 | 3.0 | 67.1% | 1.0 | 73.7% |

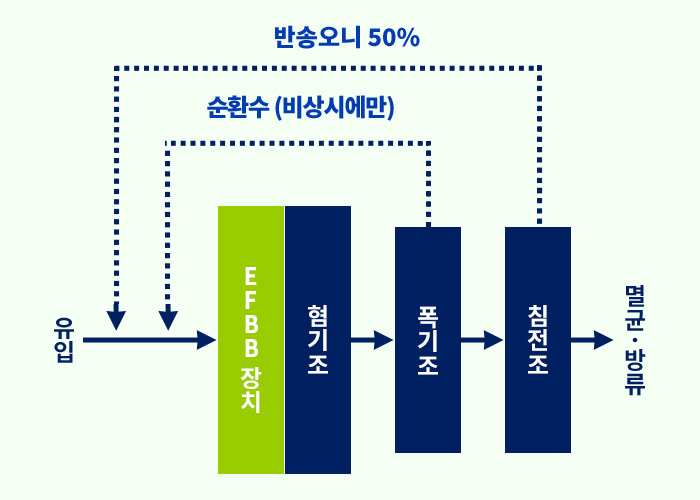

사례② EFBB시스템
| 수질 항목 |
EFBB장치 유입수 mg/ℓ |
EFBB장치 제거율 ％ |
폭기조＋침전조 유입수 mg/ℓ |
폭기조＋침전조 제거율 ％ |
폭기조＋침전조 방류수 mg/ℓ |
종합 제거율 ％ |
|---|---|---|---|---|---|---|
| BOD | 217 | 50 | 109 | 90.8% | 10 | 95.4% |
| SS | 140 | 0 | 140 | 96.4% | 5 | 96.4% |
| TN | 42 | 50 | 21 | 42.9% | 12 | 71.4% |
| TP | 3.8 | - | 3.8 | 73.7% | 1.0 | 73.7% |
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
3) 비교 결과
| 항목 | 사례① 최초 침전지+A2O공법 | 사례② EFBB시스템 | |
|---|---|---|---|
| 설 계 조 건 |
주요 처리공정 |  |
 |
| 최초 침전지 | 있음 | 없음 | |
| EFBB장치 | 없음 | EFBB-2030S모델×6대 | |
| 검 토 결 과 |
BOD-SS부하 | 0.07kgBOD/kgMLSS | - |
| 최초 침전지 | 625㎥ 100% (계획1일 최대 오수량의 1.5시간분) |
0㎥ 0% | |
| 혐기조 | 500㎥ (겨울철의 1.5시간분) |
1,250㎥ (계획1일 최대 오수량의 3시간분) |
|
| 무산소조 | 2,100㎥ (호기조+무산소조 용량－호기조) |
- ㎥ - |
|
| 호기조 | 2,629㎥ (호기조 체류시간 0.329d로부터) |
1,667㎥ (계획1일 최대 오수량의 4시간분) |
|
| 반응조 합계 | 5,229㎥ 100% (호기조+무산소조 용량의 용량은 BOD-SS부하로부터) |
2,917㎥ 56% |
|
| 필요 공기량 | (7.7-Q배) 53.1 ㎥/min 100% | (5.9-Q배) 41.3 ㎥/min 78% | |
| 발생 오니량 | 1,350kg/d 100% 최초 침전지＋잉여 107.2㎥/d (위와 같음) |
783kg/d 58% 잉여 78.3㎥/d |
|

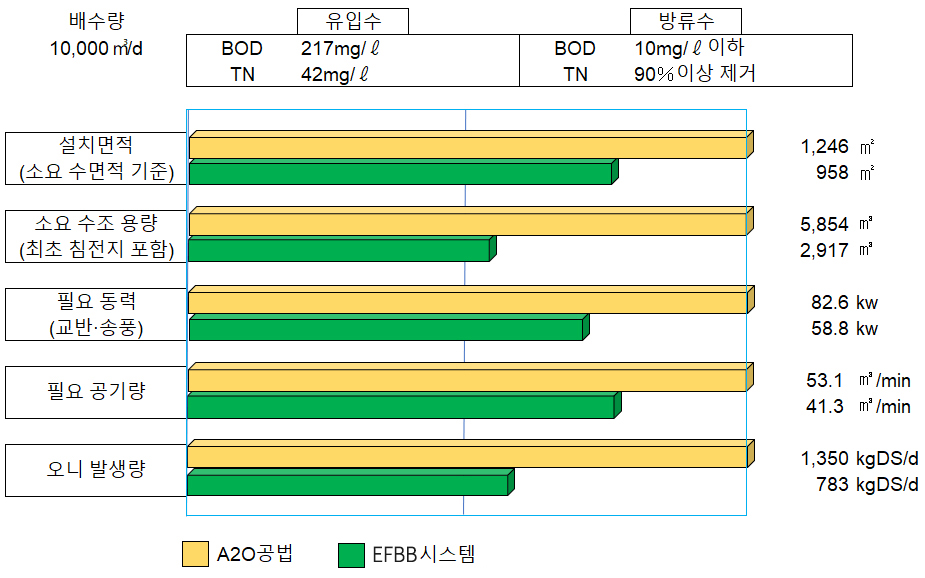

4) 반응조 주변 비교 그래프
A2O공법과 EFBB시스템의 비교2
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
1) 주요 특성 비교
|
구분
항목
|
EFBB시스템 | A2O공법 | 활성오니법 |
|---|---|---|---|
| 미생물 | 우점화 바실러스균 | 혐기성균, 호기성균, 질산화균 | 호기성균 |
| 제거율 (%) |
BOD : 96%이상 TN : 80∼95% TP : 75∼90% |
BOD : 90%이상 TN : 60∼75% TP : 50∼70% |
BOD : 90%이상 TN : 20∼30% TP : 10∼20% |
| 질소 제거 | NH4+–N의 직접섭취와 산화 (바실러스균과 아나목스균) | 독립성 질산화 / 종속 영양성 탈질 |
독립성 질산화 / 종속 영양성 탈질 |
| 전력 수요량 | 1 | 1.3 | 1.5 |
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
2) 비용 비교
사례 : 한국의 공공하수도 (오수량 : 900,000 m3/d, BOD : 110 mg/ℓ)
| 카테고리 | EFBB시스템 | A2O공법 | 신 바덴포 공법 | 표준활성오니법 |
|---|---|---|---|---|
| ① CAPEX (단위 : 백만원) | 42,488 | 56,891 | 64,248 | 50,152 |
| EFBB솔루션 채용시 절약율 | - | 25% | 34% | 15% |
| ② OPEX (단위 : 백만원/년) | 1,997 | 2,762 | 2,881 | 2,565 |
| EFBB솔루션 채용시 절약율 | - | 28% | 31% | 22% |
| ③ 총 면적 (단위 : 평방미터) | 19,834 | 28,509 | 38,259 | 26,969 |
| EFBB솔루션 채용시 절약율 | - | 30% | 48% | 26% |
| 활성오니법 개량에의 적용 가능성 | 쉬움 | 어려움 | 어려움 | - |
| 처리수의 상정 BOD mg/ℓ | 10 | 10 | 10 | 10 |
① CAPEX 비교
(단위: 백만원)
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
| 항목 | EFBB시스템 | A2O공법 | 신 바덴포 공법 | 표준활성오니법 | ||||
|---|---|---|---|---|---|---|---|---|
| 토목 | 기계 & 전기 | 토목 | 기계 & 전기 | 토목 | 기계 & 전기 | 토목 | 기계 & 전기 | |
| 입구 시설 (Inlet facility) | 267 | 267 | 267 | 267 | ||||
| 그릿 챔버 (Grit Chamber) | 1,377 | 2,838 | 1,377 | 2,838 | 1,377 | 2,838 | 1,377 | 2,838 |
| 최초 침전지 또는 EFBB장치 (Primary sedimentation or EFBB units) | 12,000 | 3,000 | 2,505 | 2,301 | 2,505 | 1,964 | 2,505 | |
| 폭기 존 (Aeration zone) | 3,800 | 3,180 | 7,654 | 6,399 | 13,560 | 8,895 | 4,207 | 6,243 |
| 최종 침전지 (Final sedimentation) | 2,688 | 2,188 | 2,688 | 2,188 | 2,688 | 2,188 | 2,688 | 2,188 |
| 약품 투여 장치 (Chemical dosing system) | 60 | 143 | 143 | 143 | ||||
| 염소처리 (Chlorination) | 776 | 765 | 776 | 765 | 776 | 654 | ||
| 양수 시설 (Pumping facility) | 624 | 1,145 | 624 | 1,145 | 624 | 1,145 | 624 | 1,145 |
| 오니 농축 (Sludge thickening) | 180 | 330 | 242 | 440 | 231 | 422 | 181 | 429 |
| 오니 소화 (Sludge digestion) | 3,137 | 1,151 | 2,958 | 1,086 | 1,852 | 1,123 | ||
| 가스 저장 시설 (Gas storage facility) | 266 | 126 | 251 | 120 | 200 | 125 | ||
| 오니 반송 펌프 (Sludge return pump) | 225 | 525 | 564 | 1,760 | 531 | 1,661 | 423 | 1,717 |
| 난방 시설 (Heating facility) | 438 | 413 | 427 | |||||
| 오니 탈수 (Sludge dewatering) | 615 | 2,235 | 1,020 | 3,374 | 1,020 | 3,374 | 695 | 3,292 |
| 필터링 (Filtering) | 1,628 | 350 | 1,628 | 350 | 1,628 | 350 | ||
| 배수 방류 (Effluent discharge) | 277 | 277 | 128 | 277 | 128 | 277 | 128 | |
| 급수 시스템 (Water supply system) | 277 | 390 | 277 | 390 | 277 | 390 | 277 | 390 |
| 발전 시설 (Power generation facility) | 375 | 786 | 375 | 1,572 | 375 | 1,572 | 375 | 1,572 |
| 전력 변전소 (Power Substation) | 268 | 555 | 268 | 834 | 268 | 834 | 268 | 834 |
| 전기장치/제어 (Electrical instrumentation / control) | 228 | 1,239 | 229 | 1,860 | 229 | 1,965 | 229 | 1,814 |
| 제어동 (Control building) | 1,281 | 1,075 | 1,281 | 1,075 | 1,281 | 1,075 | 1,281 | 1,075 |
| 기타 (Misc.) | 1,460 | 1,460 | 1,460 | 1,460 | ||||
| 소계 (Subtotal) | 12,482 | 30,006 | 25,950 | 30,941 | 30,919 | 33,329 | 19,589 | 30,563 |
| 합계 (Total Cost) | 42,488 | 56,891 | 64,248 | 50,152 | ||||
② OPEX 비교
(단위: 백만원)
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
| 원가 구성 | EFBB시스템 | A2O공법 | 신 바덴포 공법 | 표준활성오니법 |
|---|---|---|---|---|
| 전력 소비 비용 (Power consumption costs) | ||||
| 입구 시설 (Inlet facility) | 470 | 470 | 470 | 470 |
| 최초 침전지 또는 EFBB장치 (Primary sedimentation or EFBB units) | 40 | 8 | 8 | 8 |
| 폭기 존 (Aeration zone) | 610 | 1,332 | 1,451 | 1,135 |
| 최종 침전지 (Final sedimentation) | 50 | 50 | 50 | 50 |
| 약품 투여 장치 (Chemical dosing system) | 5 | - | - | - |
| 오니 농축 (Sludge thickening) | 4 | 4 | 4 | 4 |
| 오니 소화 (Sludge digestion) | - | 4 | 4 | 4 |
| 오니 탈수 (Sludge dewatering) | 90 | 110 | 110 | 110 |
| 배수 처리 시설 (Effluent handling facility) | 84 | 84 | 84 | 84 |
| 소계 (Subtotal) | 1,353 | 2,062 | 2,181 | 1,865 |
| 화학약품 사용 비용 (Chemical usage costs) | - | - | - | - |
| 응집제 폴리머 (Coagulant polymers) | 150 | 360 | 360 | 360 |
| 백색 분말 (White powder) | 156 | 156 | 156 | |
| 활성제 화학품 (Activator chemicals) | 310 | - | - | - |
| 추가 화학품 (Extra chemicals) | 184 | 184 | 184 | 184 |
| 소계 (Subtotal) | 644 | 700 | 700 | 700 |
| 합계 (Total Cost) | 1,997 | 2,762 | 2,881 | 2,565 |
③ 면적 비교
(단위: 평방미터)
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
| 구성 면적 | EFBB시스템 | A2O공법 | 신 바덴포 공법 | 표준활성오니법 |
|---|---|---|---|---|
| 입구 시설 (Inlet facility) | 450 | 450 | 450 | 450 |
| 최초 침전지 또는 EFBB장치 (Primary sedimentation or EFBB units) | 3,860 | 3,860 | 3,860 | |
| 폭기 존 (Aeration zone) | 5,600 | 9,360 | 18,720 | 8,230 |
| 최종 침전지 (Final sedimentation) | 6,480 | 6,480 | 6,480 | 6,480 |
| 배수 처리 시설 (Effluent handling facility) | 4,000 | 4,000 | 4,000 | 4,000 |
| 멸균 시설 (Sterilization facility) | 65 | 65 | 65 | |
| 오니 농축 (Sludge thickening) | 260 | 260 | 260 | 220 |
| 오니 탈수 (Sludge dewatering) | 860 | 1,100 | 1,110 | 960 |
| 방류 시설 (Discharge facility) | 150 | 260 | 260 | 220 |
| 탈취 시설 (Deodorisation facility) | 240 | 350 | 210 | |
| 화학물질 보관고 (Chemical storage) | 139 | 139 | 139 | 139 |
| 급수 시스템 (Water supply system) | 110 | 110 | 110 | 110 |
| 발전소 (Power station) | 350 | 350 | 410 | 300 |
| 전기반실 (Electrical panel room) | 180 | 180 | 230 | 150 |
| 송풍기실 (Air blower room) | 250 | 650 | 810 | 570 |
| 제어동 (Control building) | 950 | 950 | 950 | 950 |
| 기타 (Misc.) | 55 | 55 | 55 | 55 |
| 총 면적 (Total Area) | 19,834 | 28,509 | 38,259 | 26,969 |
