공법소개
>
적용사례
적용사례
침출수·음폐수 고도처리
| 사업종별 | 폐기물 침출수 |
| 배수량 | 1,200m³/일 |
| 처리방식 | EFBB시스템 |
| 대수 | EFBB시스템 30형×8대 |
| 방류처 | 하천처리장 |
| 수질(mg/ℓ) |
|

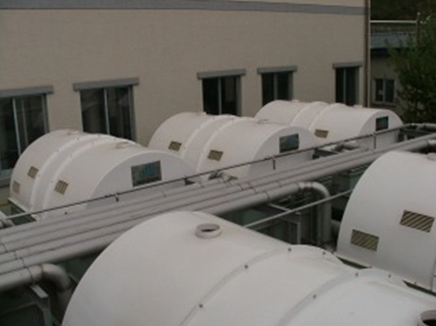

EFBB장치

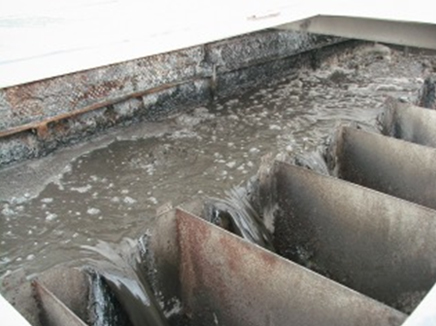

분배기(유입과 반송을 혼합))

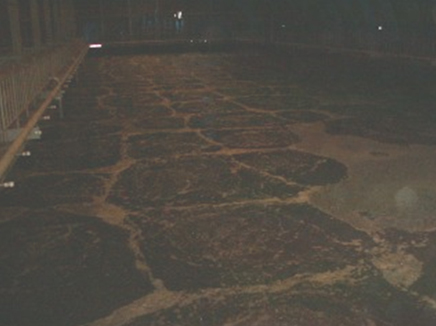

반응탱크

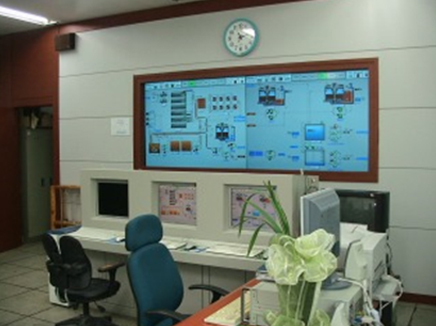

관리본관 내부
1) 설계조건
| 설치장소 | 항저우시 제2매립지 |
| 폐수종류 | 쓰레기 매립지 침출폐수 |
| 폐수량 | 1,500m³/일 |
| 유입 BOD부하량 | 1,500㎥/일 × 5,000mg/ℓ × 10-3 ＝ 7,500kg－BOD/일 |
| 처리방식 | EFBB시스템＋Fenton처리＋생물여과 |
| 설치대수 | EFBB-2030형 × 34대 |
단위 (mg/ℓ)
| 수질조건 | 유입 원수 | EFBB처리수 | 고도처리수 |
|---|---|---|---|
| pH | 알칼리성 | 5.0~9.0 | 5.0~9.0 |
| BOD | 5,000 | 50이하 | 30이하 |
| CODcr | 9,000 | 800이하 | 100이하 |
| SS | 2,000 | 50이하 | 30이하 |
| NH3-N | 1,700 | 20이하 | 20이하 |
| T-N | 2,000 | 200이하 | 40이하 |
| T-P | 50 | 3이하 | 3이하 |
2) 장치 사양
| 설치대수 | EFBB-2030형 × 34대 |
BOD 제거율 : 60%
| 수질조건 | 유입 원수 | EFBB처리수 |
|---|---|---|
| BOD | 5,000mg/ℓ | 2,000mg/ℓ이하 |
| 부하량 | 7,500kg | 3,000kg |
- 장치 필요대수 : 7,500 x 0.6 ÷ 0.2kg/㎡ ÷ 750 = 30.0대 = 34대
- 처리 유량 : 62.5㎥/hr
- 반송 오니량 : [처리수량 x 200%] 62.5㎥/hr × 2 = 125.0㎥/hr
- 순환 오니량 : [처리수량 x 200%] 62.5㎥/hr × 2 = 125.0㎥/hr
- 처리 체류시간 : (7.8㎥ x 34대) ÷ 312.5㎥/hr = 0.85hr
- 필요공기량 : 0.6㎥/min × 34대 = 20.4㎥/min

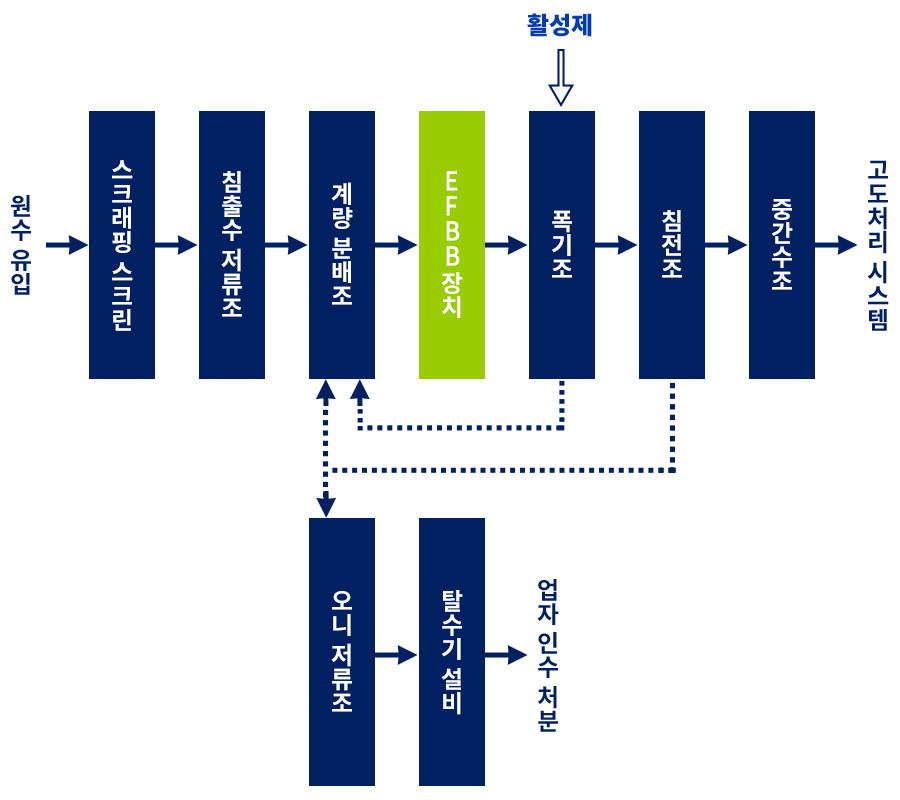

3) 처리공정
4) 가동 현장

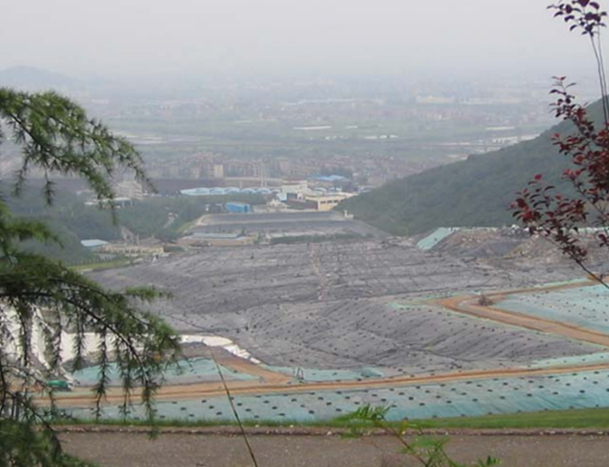

매립지 전경

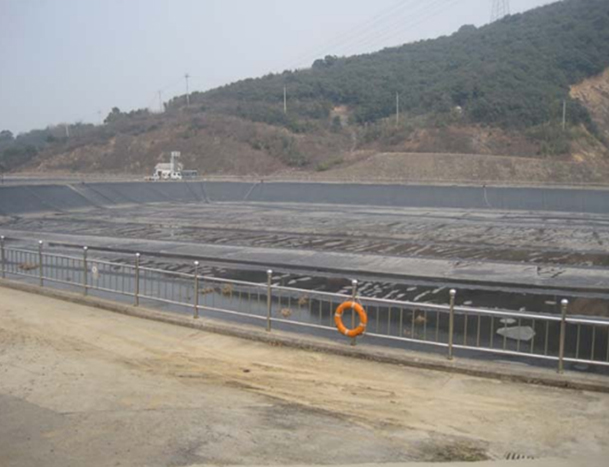

침출수 저류조 (120,000㎥)

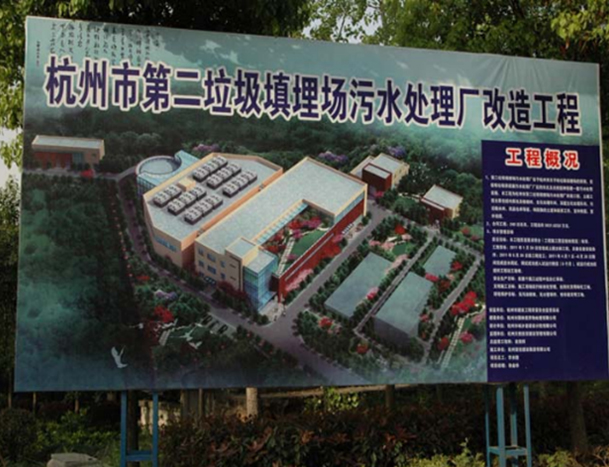

시설 계획도

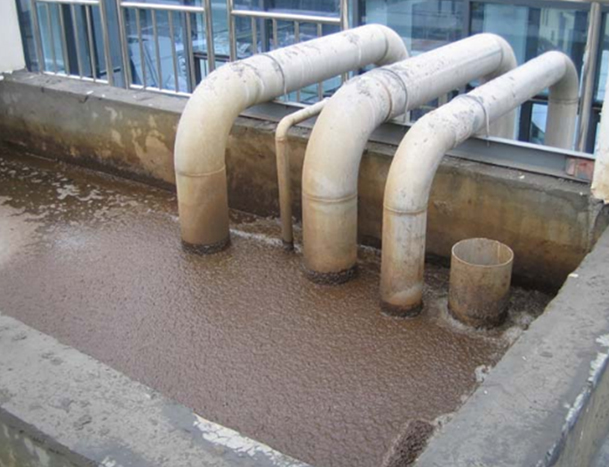

원수 계량조 (55㎥)

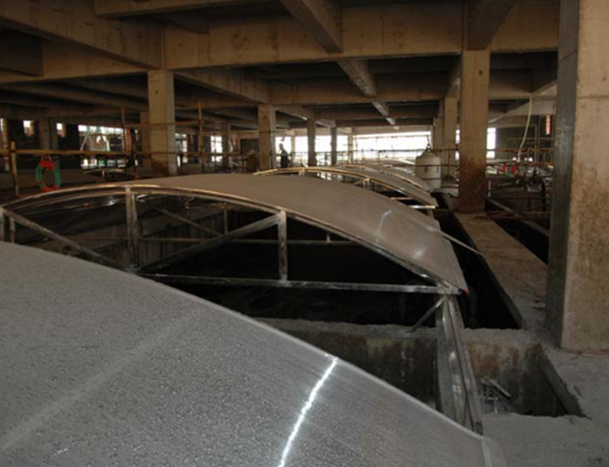

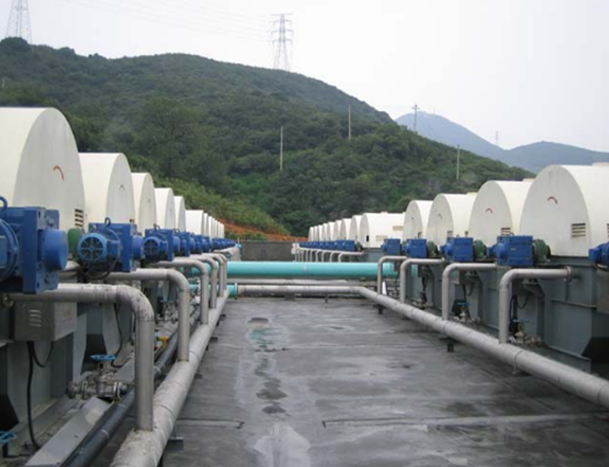

EFBB장치 (2030형 34대)

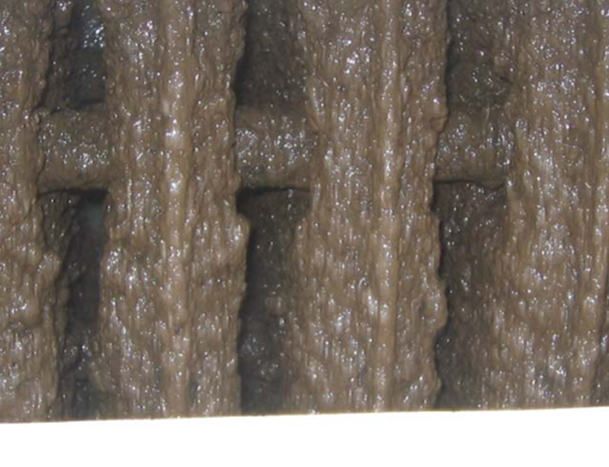

EFBB장치 부착오니
폭기조 (6,880㎥)

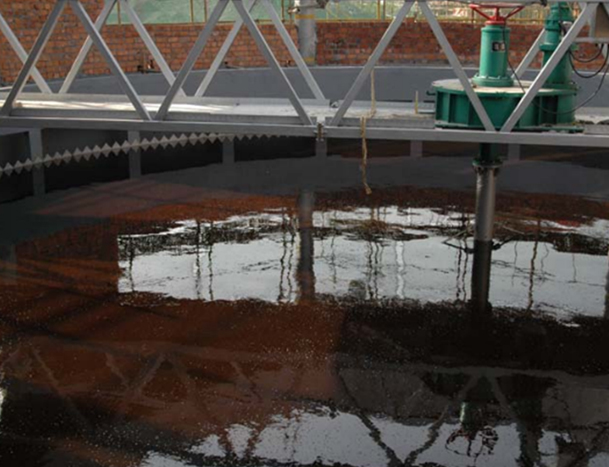

침전조 (580㎥)

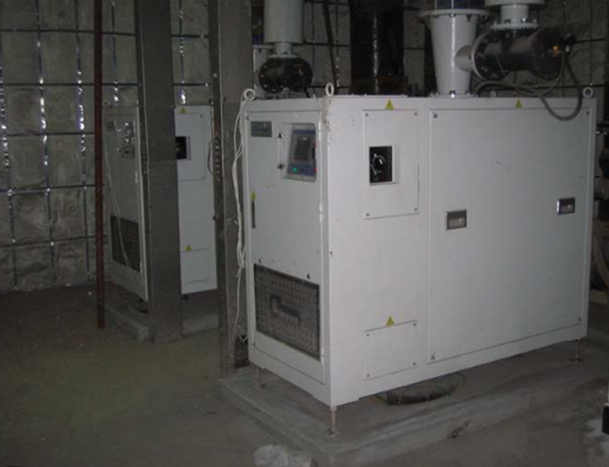

폭기 블로워 (뉴로스 터보 블로워)
