적용사례

마을하수·집락폐수 고도처리

산성마을

1) 설계조건

설치 장소	부산광역시 금정구
배수 종류	마을하수
처리구역 면적	25.07ha
하수배제 방식	분류식
하수관로 연장	4.575km (자연유하)
처리 용량	480m³/일
처리 공법	EFBB시스템
설치 대수	EFBB-2030형 × 1대

유입 및 방류수질단위 (mg/ℓ)

	유입수	방류 기준	방류수
BOD₅	223	20이하	3~6
COD_Mn	151	40이하	6~10
SS	235	20이하	5~10
TN	55	60이하	5~10
TP	8	8이하	1~2

2) 처리공정

	규격 (W x L x Hm)	체류시간	내부순환율	오니 반송율
유량 조정조	9.0 x 7.6 x 4.2	12시간	-	간헐적
EFBB장치	EFBB-2030형	22.5분	0.3~0.5Q	-
생물 반응조	2.5 x 2.5 x 4.8 x 4조	5시간	0.3~0.5Q	0.3~0.5Q

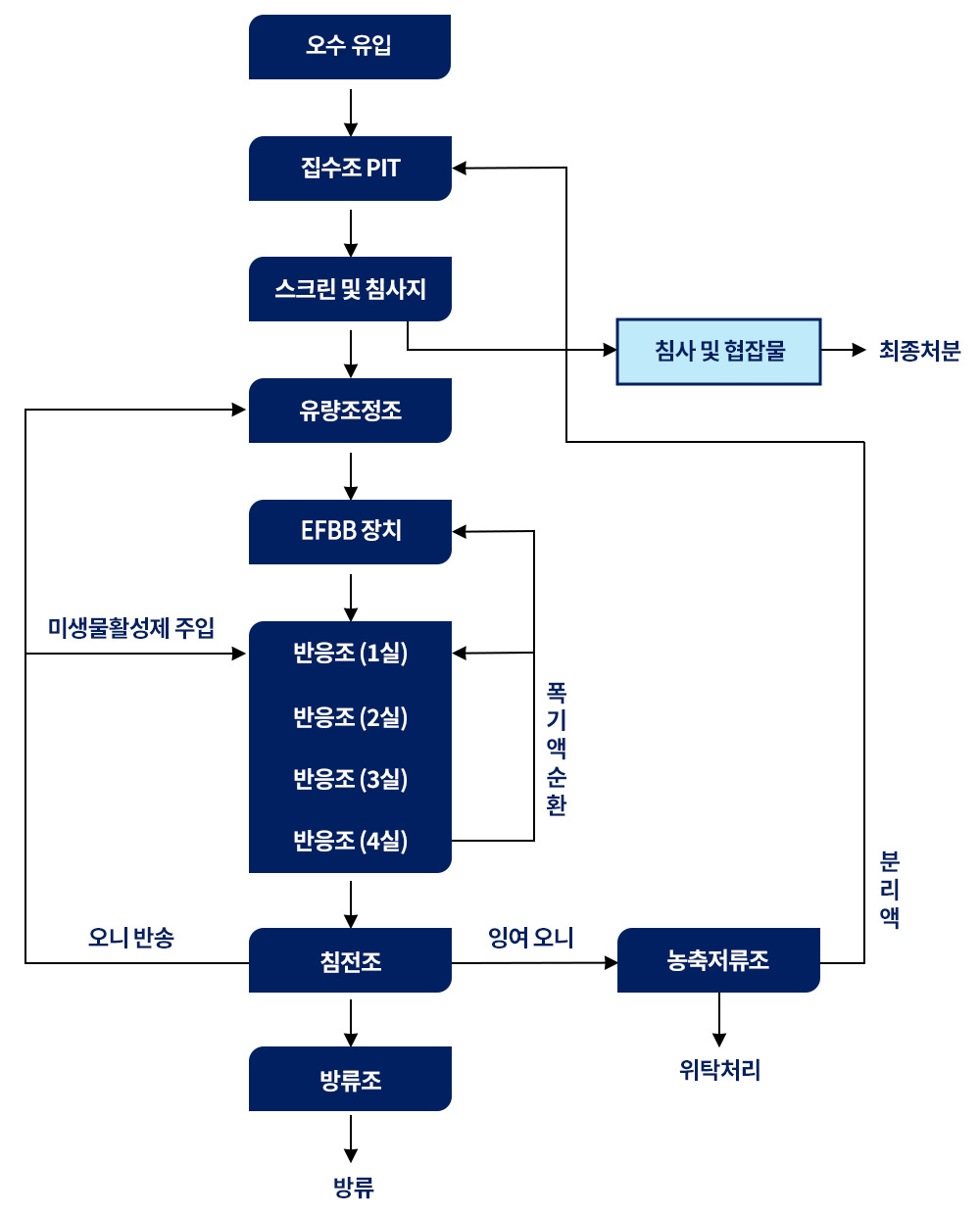

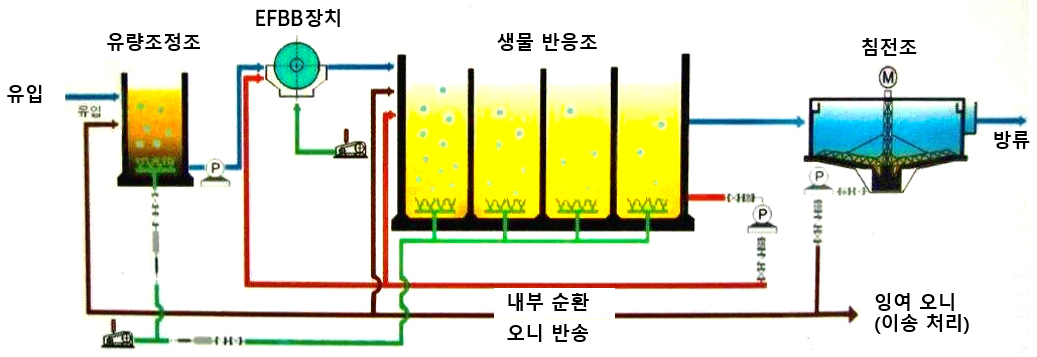

처리계통도

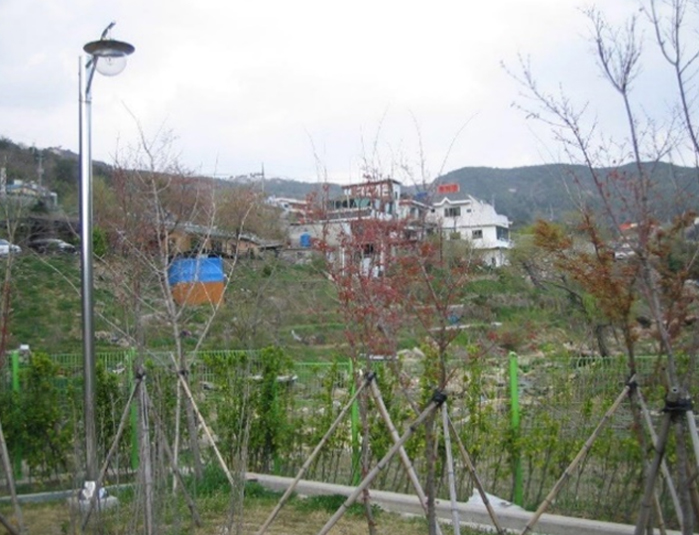

3) 설치 현장

한국해양대학교

1) 설계조건

설치 장소	부산광역시 영도구
배수 종류	학교하수 (합병처리)
처리 용량	900m³/일
처리 공법	EFBB시스템
설치 대수	EFBB-2030형 × 2대

유입 및 방류수질단위 (mg/ℓ)

	유입수	방류 기준	방류수
BOD₅	250	20이하	규제치내

2) 처리공정

산성마을 처리계통도 참조

3) 설치 현장

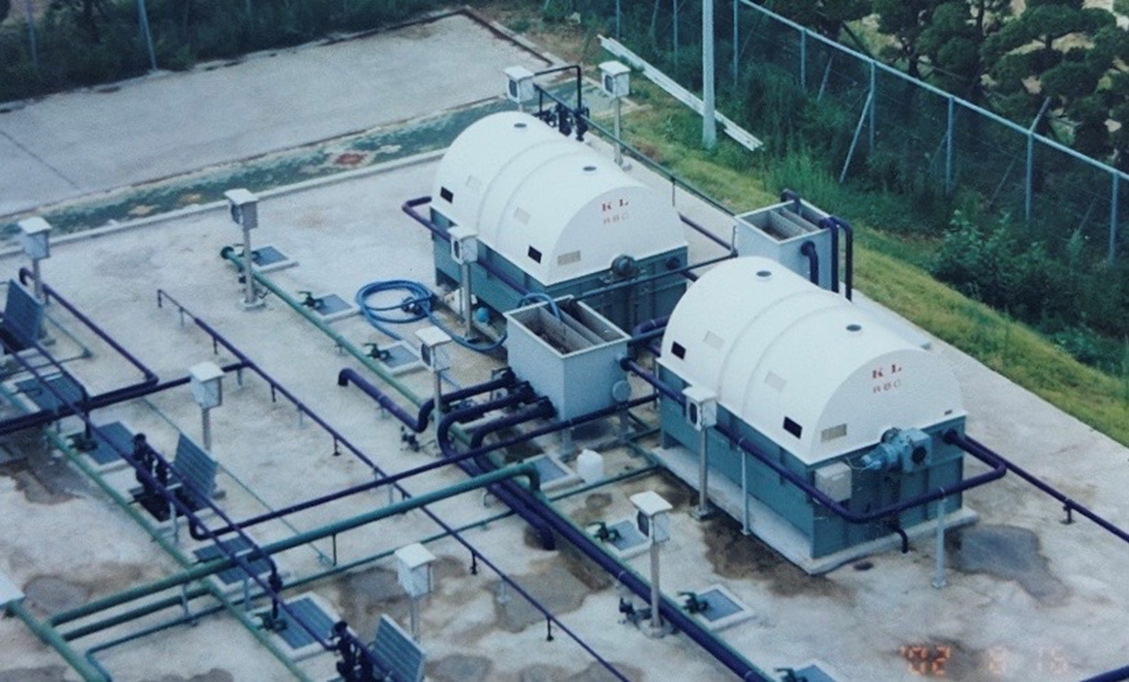

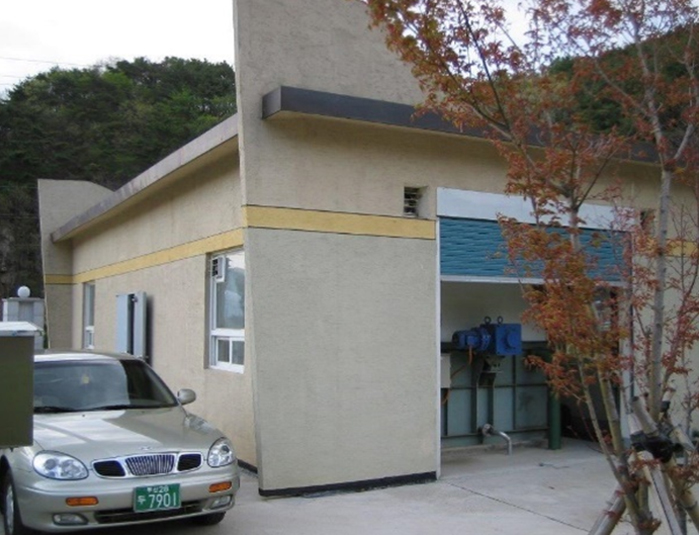

전경

와여 장전

1) 설계조건

설치 장소	부산광역시 기장군
배수 종류	마을하수 (집락폐수)
처리 용량	210m³/일
처리 공법	EFBB시스템
설치 대수	EFBB-2024형 × 1대

유입 및 방류수질단위 (mg/ℓ)

	유입수	방류 기준	방류수
BOD₅	223	20이하	규제치내

2) 처리공정

산성마을 처리계통도 참조

3) 설치 현장

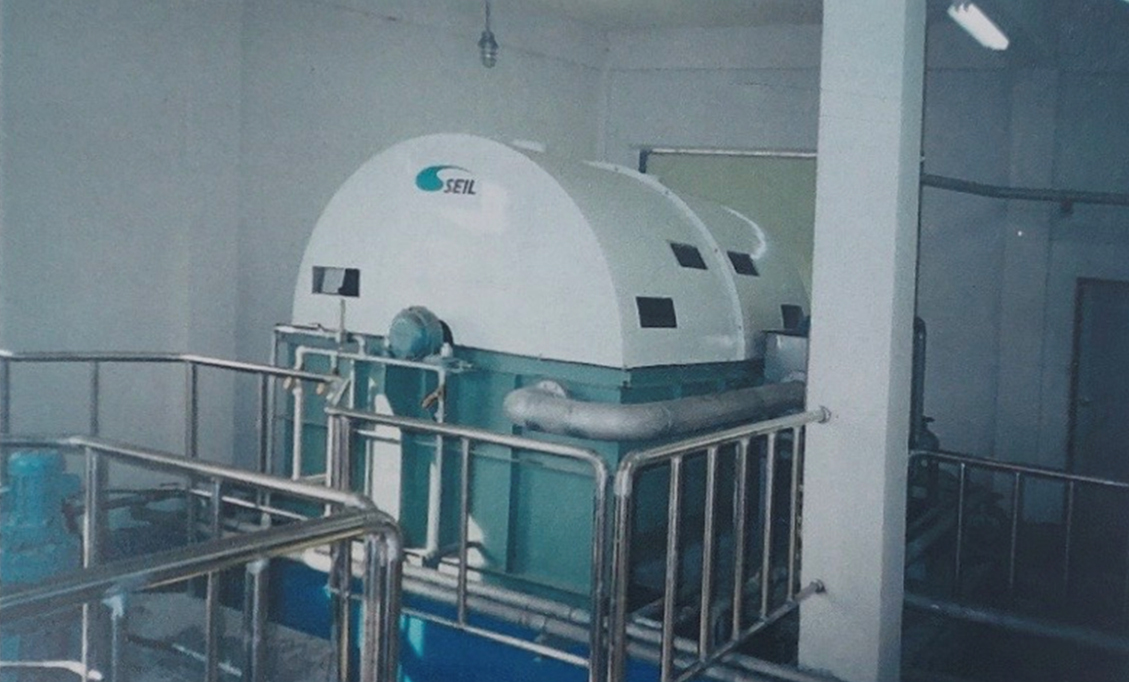

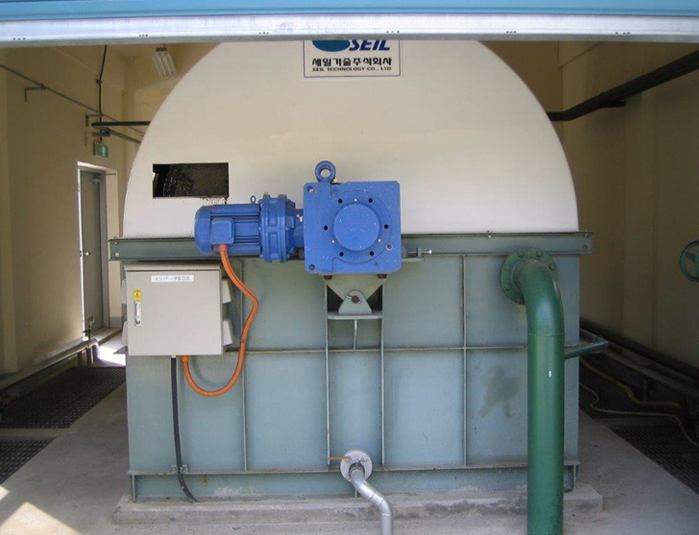

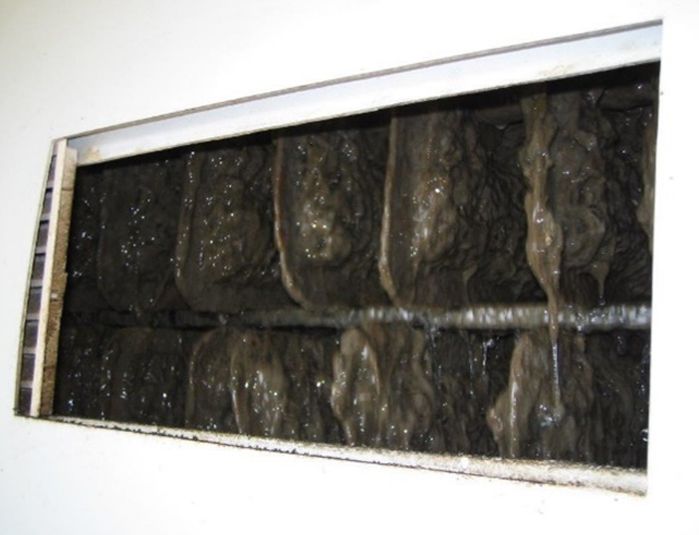

EFBB장치

소년의 집 마리아수녀원

1) 설계조건

설치 장소	부산광역시 서구
배수 종류	학교하수 (합병처리)
처리 용량	120m³/일
처리 공법	EFBB시스템
설치 대수	EFBB-2012형 × 1대

유입 및 방류수질단위 (mg/ℓ)

	유입수	방류 기준	방류수
BOD₅	200	20이하	규제치내

2) 처리공정

산성마을 처리계통도 참조

3) 설치 현장

하근마을

1) 설계조건

설치 장소	부산광역시 기장군
배수 종류	마을하수 (집락폐수)
처리 용량	100m³/일
처리 공법	EFBB시스템
설치 대수	EFBB-1024형 × 1대

유입 및 방류수질단위 (mg/ℓ)

	유입수	방류 기준	방류수
BOD₅	250	20이하	규제치내

2) 처리공정

산성마을 처리계통도 참조

공해마을

1) 설계조건

설치 장소	부산광역시 금정구
배수 종류	마을하수 (가정오수, 영업장오수, 축산폐수 등)
처리 용량	200m³/일
처리 공법	EFBB시스템
설치 대수	EFBB-2024형 × 1대
오니 처리방법	위탁처리 (엄궁분뇨처리장 유입처리)
계획 처리 인구	300명
처리 구역 면적	8.08ha
배수 배출 시간	24시간/일
운전 시간	24시간/일

유입 및 방류수질단위 (mg/ℓ)

	유입수	방류 기준	방류수
BOD₅	223	20이하	10이하
COD_Mn	151	40이하	20이하
SS	235	20이하	10이하
TN	55	60이하	20이하
TP	8	8이하	2이하

(자료제공 : 부산광역시 금정구청)

2) 처리공정

3) 설치 현장

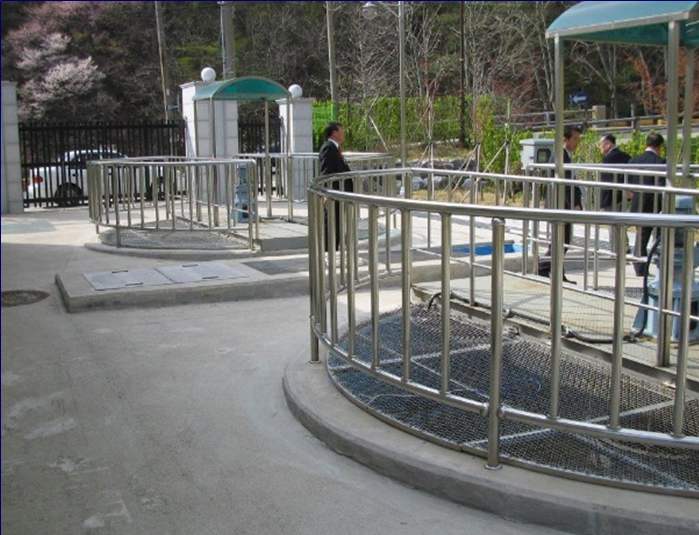

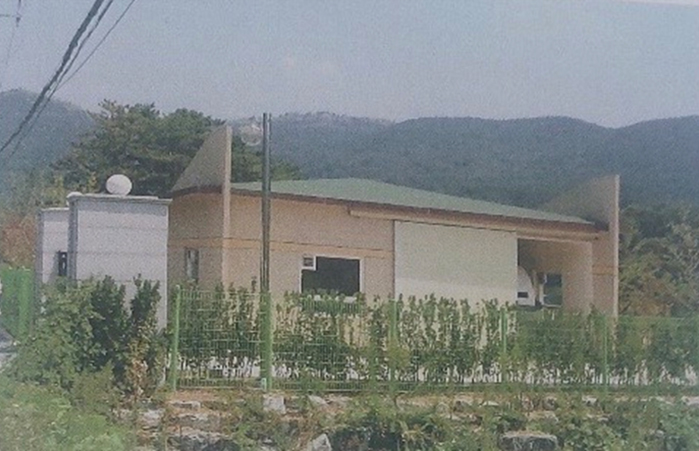

마을하수처리장 전경

집수조 PIT

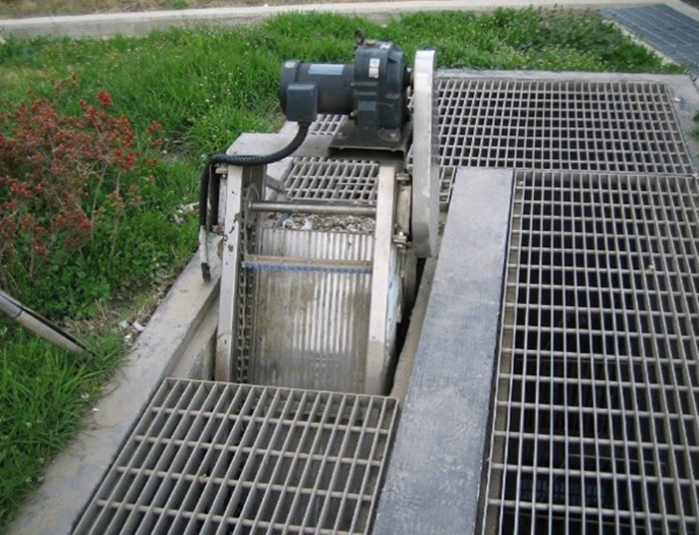

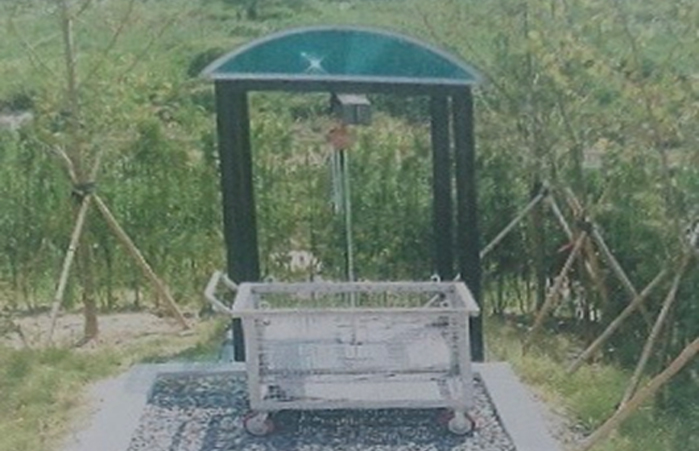

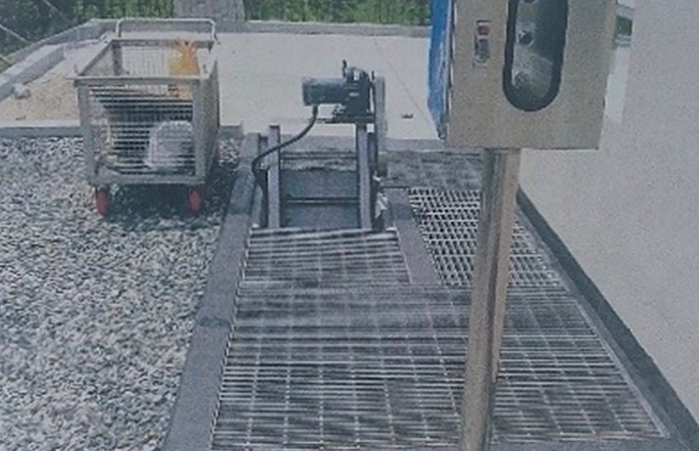

오토 바 스크린

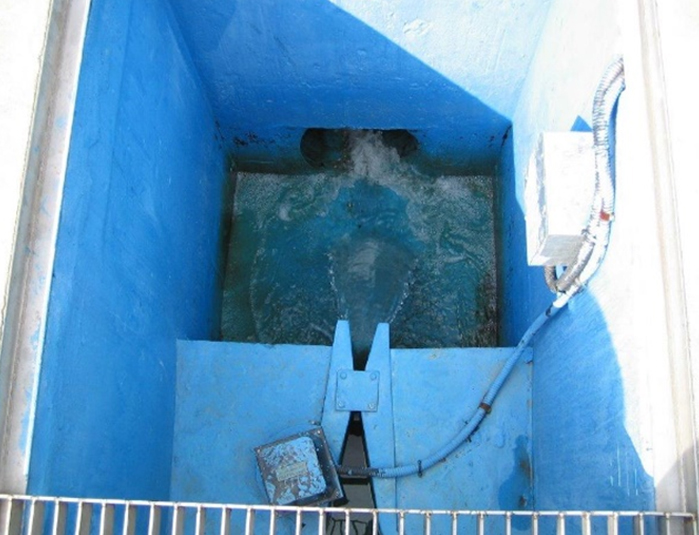

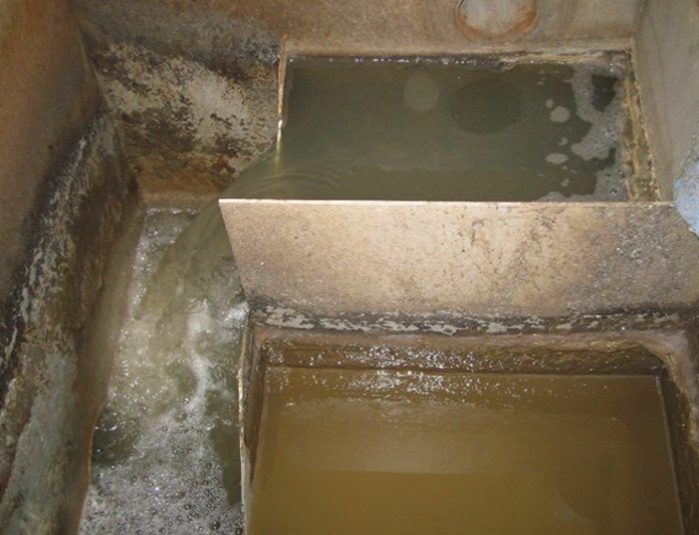

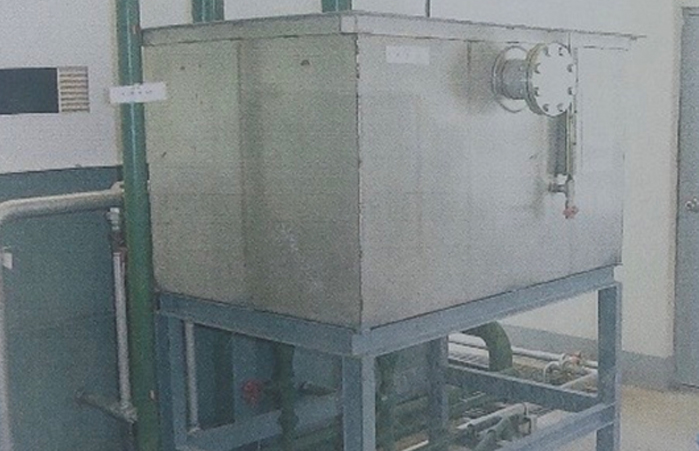

계량조

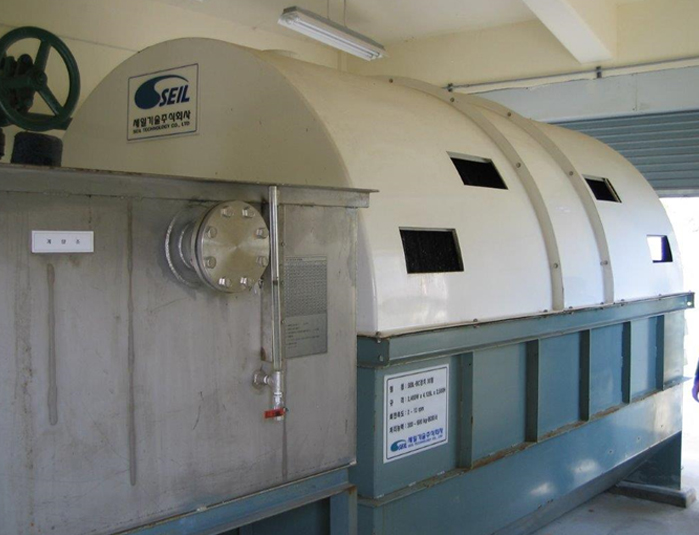

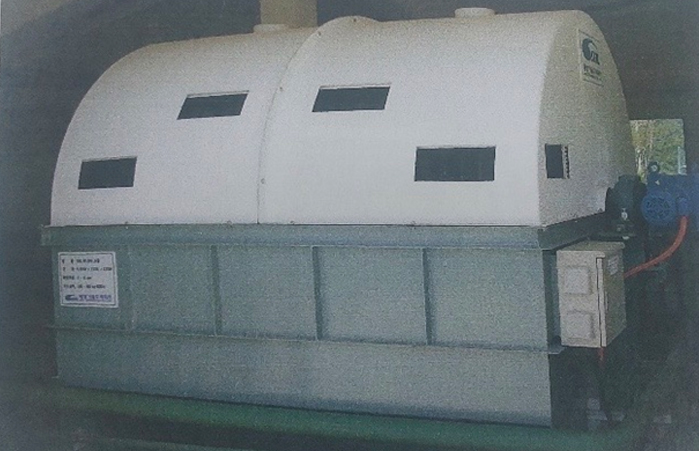

EFBB장치

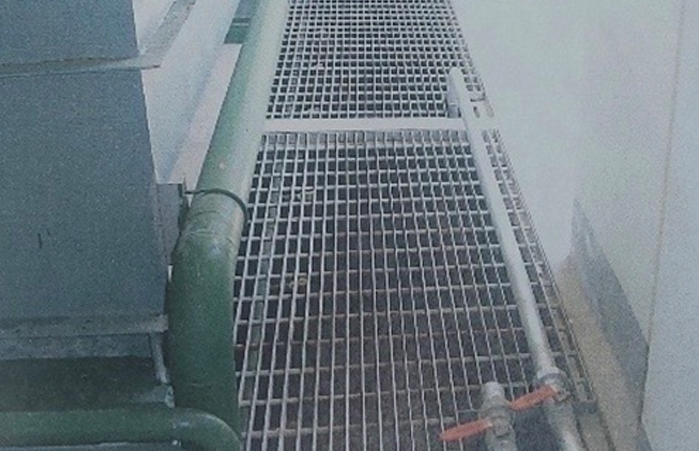

생물반응조

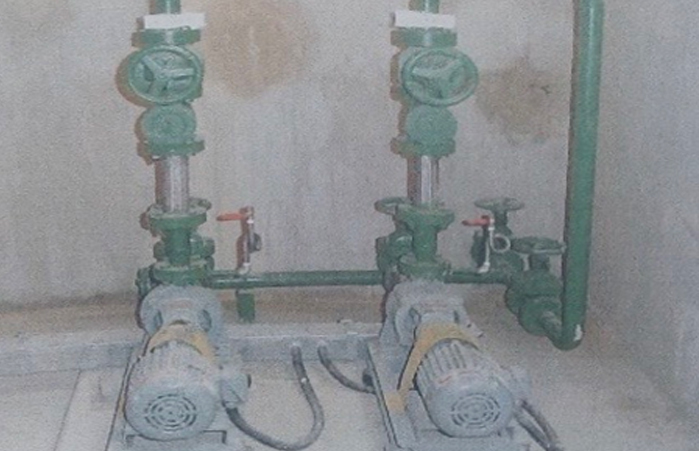

폭기액 순환펌프

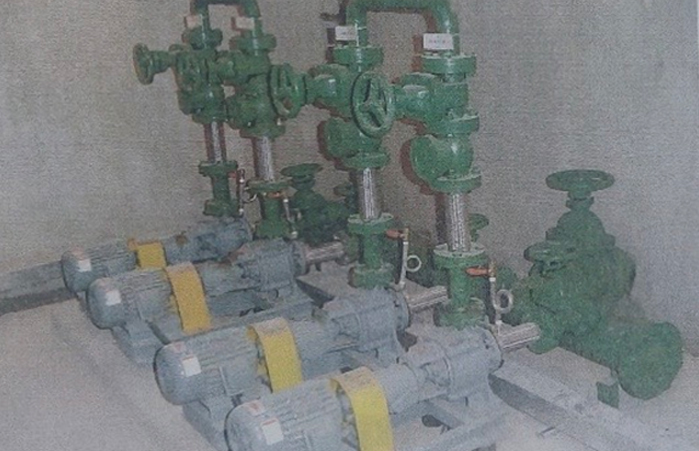

오니반송펌프, 잉여오니펌프

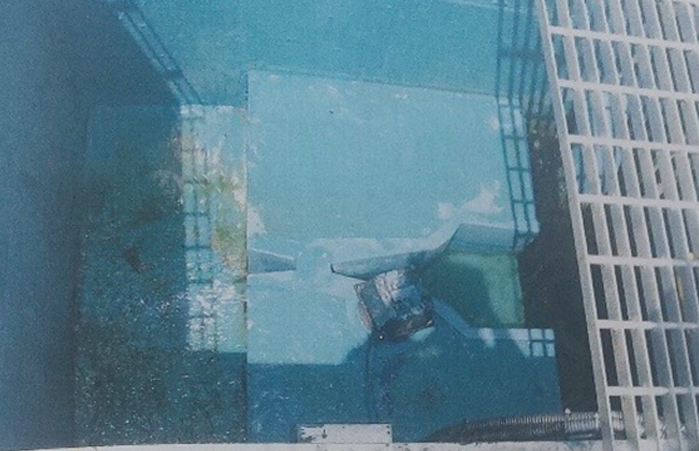

방류조
